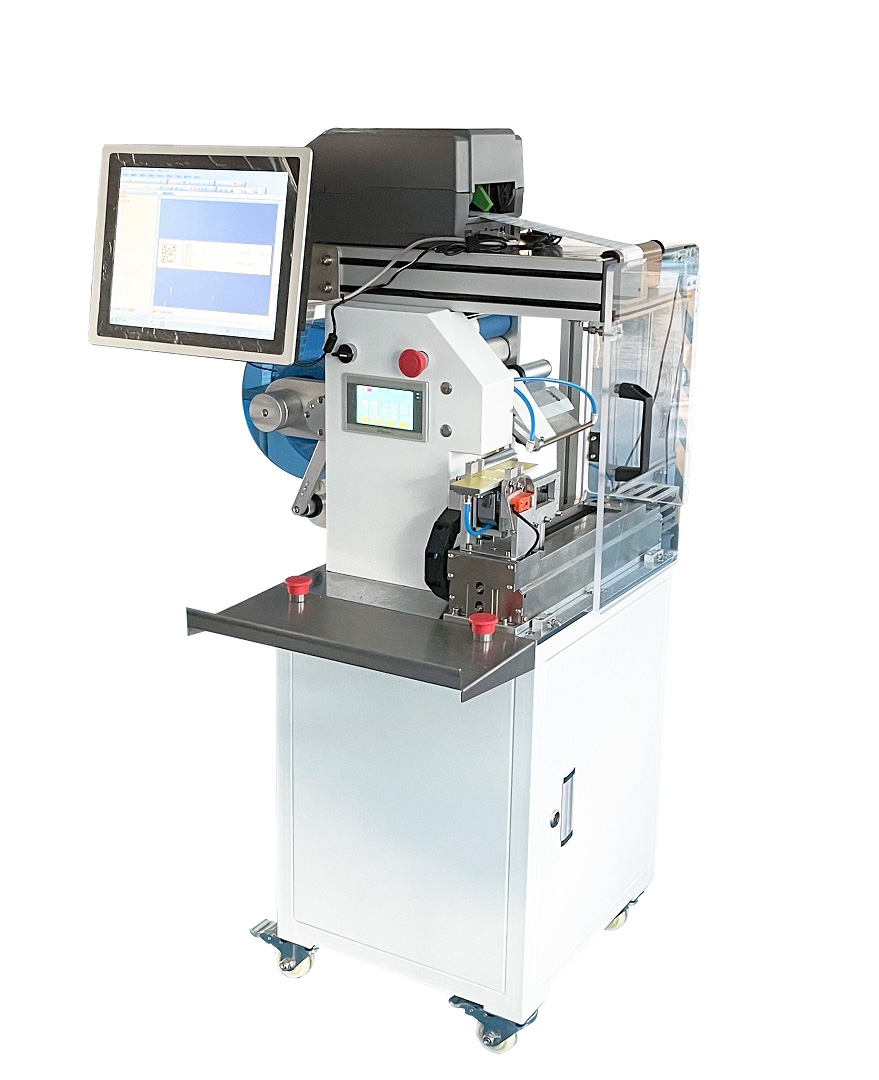

Máy Gấp và Dán Nhãn Dây Bán Tự Động JW-T107

Danh mục thông số

Thông số kỹ thuật cụ thể

Quy cách cuộn nhãn phù hợp

Đường kính trong: ￠76mm, Đường kính ngoài: ￠240mm

Độ chính xác dán nhãn

±0.5-1mm (không bao gồm sai số của sản phẩm và nhãn tự thân)

Tốc độ dán nhãn

900-1000 chiếc/giờ (tốc độ thực tế phụ thuộc vào kích thước nhãn và trình độ thao tác của người vận hành)

Phạm vi đường kính dây áp dụng

Tiêu chuẩn: 4MM-10MM; Có thể tùy chỉnh cho các kích thước ngoài phạm vi này

Quy cách nhãn áp dụng

Chiều dài: 10mm～40mm (có thể tùy chỉnh cho các kích thước khác); Chiều rộng (hướng gấp): 30mm～130mm

Kích thước tổng thể máy

Khoảng 650mm×780mm×1100mm (Dài×Rộng×Cao)

Nguồn điện áp dụng

220V/50HZ, Công suất định mức: 0.25KW

Phân Loại Cơ Cấu

Tên Cơ Cấu

Số Lượng

Vật Liệu Chính

Cơ cấu thực thi cơ bản

Cơ cấu tháo cuộn

1 bộ

Thép không gỉ, Acrylic, Hợp kim nhôm

Cơ cấu dẫn hướng nhãn

1 bộ

Hợp kim nhôm

Cơ cấu ép nhãn

2 bộ

Hợp kim nhôm, Tấm Mangan

Cơ cấu bóc nhãn

1 bộ

Thép không gỉ, Hợp kim nhôm

Cơ cấu kéo

1 bộ

Hợp kim nhôm, Thép, Con lăn bọc cao su

Cơ cấu cuộn lại

1 bộ

Thép không gỉ, POM (Polyoxymethylene)

Cơ cấu gấp

1 bộ

Hợp kim nhôm, Thép không gỉ

Khung và các kết cấu phụ

Khung

1 bộ

Thép

Hộp điện

1 bộ

Tôn sơn

Ray trượt

1 bộ

HIWIN (Đài Loan)/Thương hiệu chất lượng cao trong nước

Đế điều chỉnh

1 bộ

Cành bạc, Vật liệu nhôm, Vòng bi

Vít me

1 bộ

TBI/Thương hiệu chất lượng cao trong nước

Danh mục điện

Tên thiết bị điện

Số lượng

Lựa chọn thương hiệu

Lõi điều khiển

Bộ điều khiển PLC

1 bộ

Wecon

Màn hình cảm ứng

1 bộ

Wecon

Hệ thống truyền động

Động cơ kéo

1 bộ

Keli'er/Ruitte

Bộ điều khiển động cơ kéo

1 bộ

Keli'er/Ruitte

Động cơ cấp nhãn & bộ điều khiển

1 bộ

Keli'er/Ruitte

Điện phụ trợ và phát hiện

Cảm biến phát hiện nhãn

1 bộ

Sick (Đức)/Boyi Jingke

Bộ nguồn chuyển mạch

1 bộ

Mean Well (Đài Loan)

Thành phần khí nén

Xi lanh

2 bộ

Airtac/Xingchen

Van điện từ

6 chiếc

Airtac

Bộ tạo chân không

1 bộ

SNS
